近日，深圳北理莫斯科大學材料科學系高級講師葉甫蓋尼·戈爾巴喬夫（Evgeny A. Gorbachev）以深北莫為第一單位，本人為第一作者，材料科學系教授列夫·特魯索夫（Lev A. Trusov）為通訊作者在材料科學領域國際著名期刊《Materials Horizons》上發表最新研究成果。文章題目為“Tunable Sub-Terahertz Resonant Absorption in High-Coercivity Magnetodielectric Ceramics”?！禡aterials Horizons》2024年最新影響因子為12.2，是材料、化學與工程領域公認的頂尖期刊（中國科學院大類/小類一區期刊）。

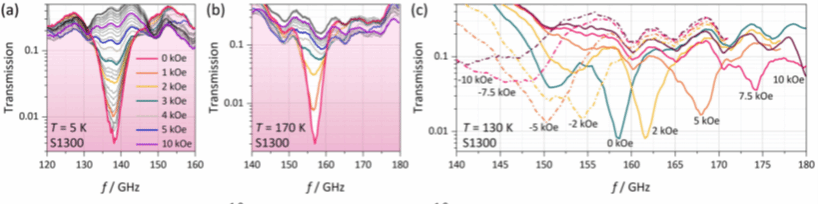

在論文中，葉甫蓋尼·戈爾巴喬夫團隊探討了通過外部磁場和溫度控制次太赫茲鐵磁共振頻譜的可能性。為此，團隊制備了 Sr_0.67Ca_0.33Fe₈Al₄O₁₉ 致密陶瓷，并首次研究了它們在 5-300 K 溫度范圍內的磁靜力學和磁動力學特性。研究表明，致密陶瓷在上述溫度范圍內都能持久保持高硬磁性（矯頑力為 10-20 kOe）和140-200GHz的天然鐵磁共振頻率。此材料在高達 20和10 kOe的磁場中具有抗再磁化能力，可通過磁場對鐵磁共振頻率進行可逆調節。最初未磁化的樣品在外加磁場中的共振吸收率會降低，在磁場為 5 kOe 時吸收峰幾乎完全消失。而對于已被磁化的樣品，外加磁場每改變1 kOe，共振峰會移動2.2 GHz。根據實驗數據和模擬結果，提出了開發硬磁電介質的前景及其在太赫茲電子學中的應用。文中提出的高密度磁活性陶瓷可作為光學探測器、開關、吸收器等重要材料，可在亞太赫茲頻率、寬泛的溫度和磁場范圍內工作。

值得一提的是，盡管面臨各種挑戰，這項工作仍是由不同國家的專家學者共同完成的，他們來自莫斯科國立大學、莫斯科物理技術研究院、深圳北理莫斯科大學、德國第一物理研究所和英國Diamond同步加速器研究所。
